RCO催化燃燒設備

 RCO催化燃燒工作原理

活性炭吸附-催化燃燒治理工藝采用新型蜂窩活性炭作為吸附材料，利用其較大的比表面積、高吸附性能的特點，在吸附接近飽和後引入熱空氣進行脫附再生 ,脫附後廢氣引入催化燃燒床無焰燃燒,徹底分解淨化,熱脫附氣在系統中循環使用,大大降低運行能耗。本法具有運行穩定可靠、運行成本低、維護方便等優點,适用于大風量、中低濃度廢氣處理。

催化燃燒裝置工作過程分為預熱、脫附、冷卻三個階段，

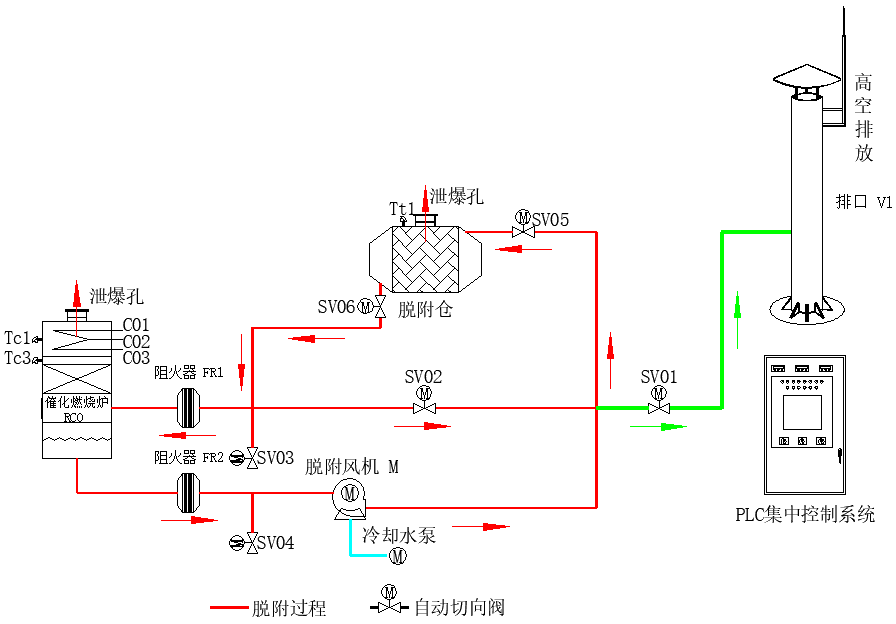

結合以下工藝流程圖進行說明：

n 預熱：吸附裝置上下吸附閥門、脫附閥門關閉，預熱閥門開啓，脫附風機M啓動,加熱區加熱器CO1、C02、C03啓動,催化燃燒裝置進行内循環預熱,當溫度達到預熱溫度時進入下一階段——脫附

n 脫附 ：當溫度達到預熱溫度時，預熱閥門關閉，吸附裝置上下脫附閥門開啓，濃縮後的有機氣體首先經過催化燃燒裝置内的換熱器，吸收換熱片一部分熱能，到達催化反應室加熱區，經加熱區加熱，廢氣溫度進一步提高，達到催化劑起燃溫度，經過催化室中的催化劑，較高濃度的有機氣體在催化劑作為中間體的作用下進行催化燃燒(無焰燃燒) ，有機氣體被分解成CO₂和H₂O，燃燒産生的高溫氣體再次經過換熱器，換熱器中換熱片吸熱儲存一部分熱能為下一次有機廢氣進入預熱提供部分能量。經過降溫冷卻後的淨化氣體分為兩部分，一部分作為熱脫附氣經阻火器進入吸附裝置進行再次脫附，另一部分多餘淨化氣體經排空管排出。如此交替循環工作，完成催化燃燒過程。當脫附溫度過高時，通過分組關閉加熱器、啓動補冷風機(補冷風閥)等措施進行補冷風降溫，使脫附氣體溫度溫度保持在适宜的範圍。當脫附時間結束時進入下一階段——冷卻

n  冷卻 ：當脫附時間結束時，脫附風機M以全頻運行，吸附裝置上下脫附閥門保持開啓，加熱區加熱器全部關閉，補冷風閥、排空風閥開啓；當吸附裝置溫度降到其卸熱溫度時，吸附裝置上下脫附閥門關閉，其餘閥門繼續保持開啓，當催化燃燒裝置溫度降到其卸熱溫度時，脫附風機M、補冷風閥、排空風閥關閉，冷卻階段結束脫附過程完成，等待下一次脫附進程。
